VARIOLIFT

Saliscendi motorizzato per proiettori

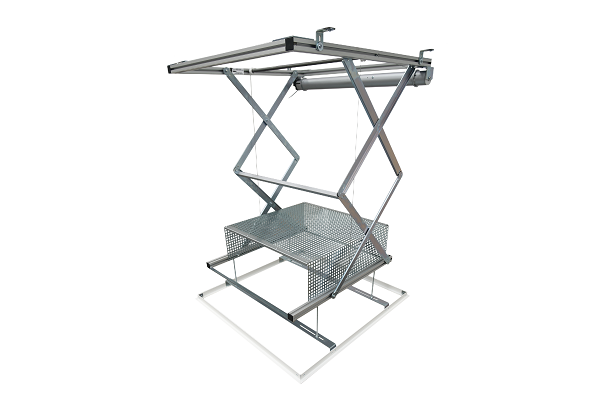

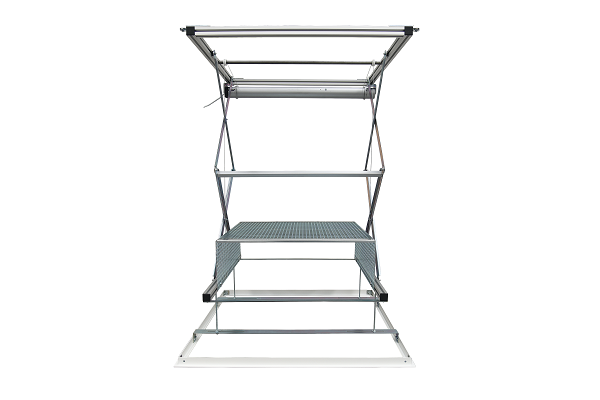

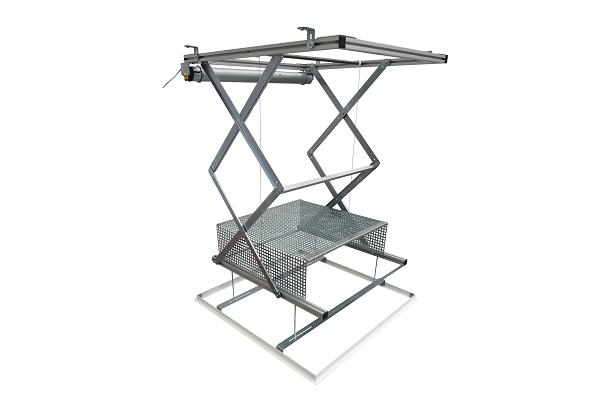

Staffa motorizzata adatta per fissare a soffitto qualsiasi tipo di proiettore.

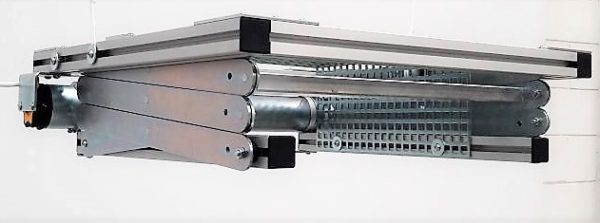

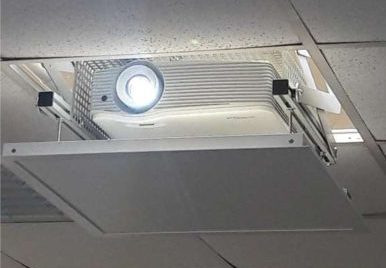

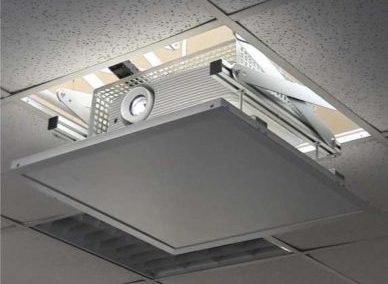

E’ possibile prevederne la completa scomparsa nel controsoffitto applicando sul fondo della staffa stessa il pannello rimosso per l’installazione.

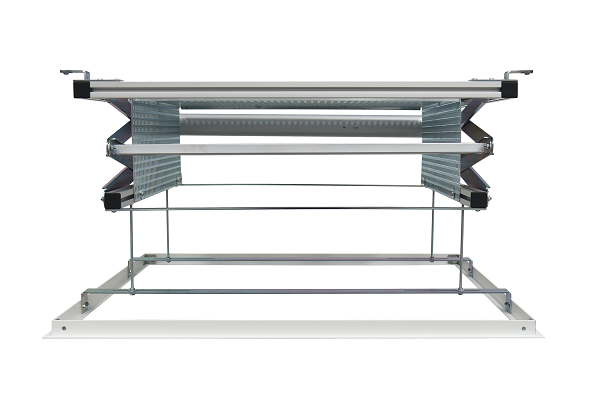

Grazie al suo sistema di fissaggio è possibile effettuare una regolazione ottimale anche in presenza di soffitto non perfettamente a livello. La staffa viene fornita completa di interruttore a tre posizioni per la salita, la discesa e lo stop. A richiesta è possibile dotare la staffa VarioLift di telecomando. La cesta in acciaio zincato a cui va fissato il proiettore è completamente forata, questo la rende compatibile con la maggior parte dei proiettori presenti sul mercato. Il kit di chiusura del controsoffitto opzionale consente di inserire all’interno della cornice in alluminio colore bianco la porzione di cartongesso rimossa per il posizionamento del Vario Lift, rendendo l’impatto estetico dell’installazione praticamente nullo.

Scheda tecnica (PDF)

Brochure

Portata massima: da 15 a 30 Kg, a seconda del modello.
Corse standard disponibili: da 30 a 300 cm, a seconda del modello. Possibilità di personalizzazione.
Telaio principale assemblato con profilo estruso in alluminio con trattamento superficiale di ossidazione.

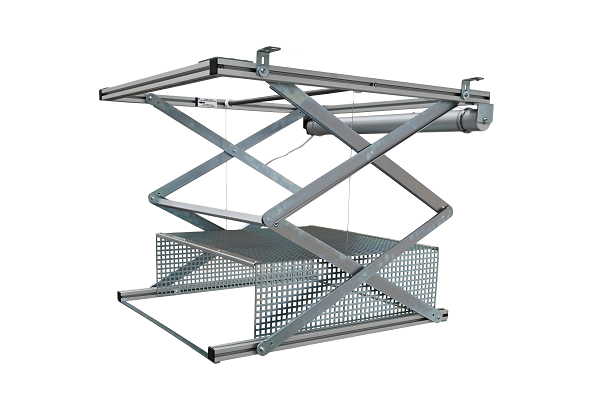

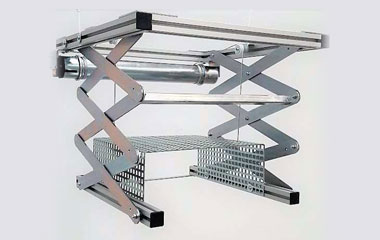

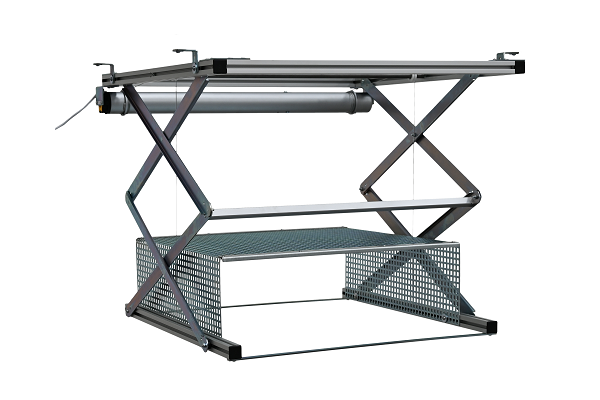

Sistema di apertura e chiusura a pantografo costruito in acciaio zincato.
Cesta di contenimento del proiettore in rete metallica zincata, totalmente forata per un facile montaggio e per rendere la staffa compatibile con la maggior parte dei proiettori in commercio.
Motore elettrico monofase Somfy, marchi CE e IMQ, alimentazione 230V-50Hz, grado di protezione IP44, 17 giri al minuto. Garanzia di 5 anni dalla data di acquisto.
Sollevamento mediante 2 cavi in acciaio trefolato,
Fornito di serie con: pulsante a parete, spirale raccogli cavi con bande adesive, manuale d’installazione, uso e manutenzione.
Optional a richiesta: kit porta pannello controsoffitto, telecomando radio con ricevente esterno o integrata nel motore, kit completo trigger 12V + RF, telecomando multicanale + riceventi, catena raccoglicavi.

Saliscendi motorizzato per proiettori

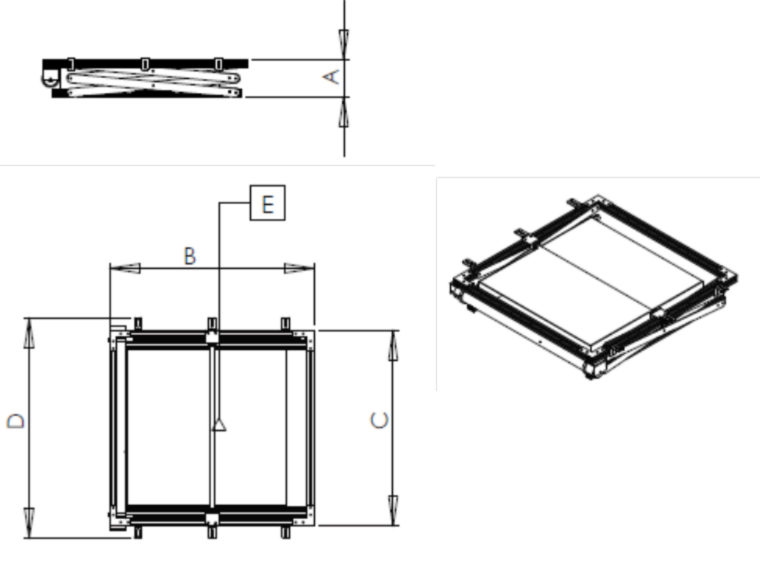

Serie standard


	STAF030 / STAF007	STAF009	STAF010	STAF012	STAF041 / STAF042	STAF017	STAF018
A	15	26,5	15	21	15	19	27
B	52	52	83	83	52,5	65,5	65,5
C	51	51	80	80	57,5	71	71
D	61	61	90	90	67,5	81	81
P.TI DI FISSAGGIO	4	4	6	6	4	6	6

Dimensioni in cm


CODICE	INGOMBRO STAFFA CHIUSA (LxHxP cm)	MISURE CESTA PORTA PROIETTORE (LxHxP cm)	DISCESA MASSIMA (cm)	MOTORE	POTENZA ASSORBITA	COPPIA NOMINALE	VELOCITA’	PORTATA MASSIMA (kg)
STAF030	51x15x52	34×13,5x40	30	SOMFY	90 W	6 Nm	3 mt. 1’	15
SFAT007	51x15x52	34×13,5x40	100	SOMFY	90 W	6 Nm	3 mt. 1’	15
STAF009	51×26,5x52	34×13,5x40	200	SOMFY	90 W	6 Nm	3 mt. 1’	15
STAF010	80x15x83	64×13,5x64	100	SOMFY	120 W	10 Nm	3 mt. 1’	18
STAF012	80x21x83	64×13,5x64	200	SOMFY	120 W	10 Nm	3 mt. 1’	18
STAF041	57,5x15x52,5	42×13,5x40	30	SOMFY	90 W	6 Nm	3 mt. 1’	18
STAF042	57,5x15x52,5	42×13,5x40	100	SOMFY	90 W	6 Nm	3 mt. 1’	18
STAF017	71x19x65,5	55,5x18x46	100	SOMFY	120 W	10 Nm	3 mt. 1’	18
STAF018	71x27x65,5	55,5x18x46	200	SOMFY	120 W	10 Nm	3 mt. 1’	18

Dimensioni in cm, portate in Kg

Saliscendi motorizzato per proiettori

Serie speciale portata 30 Kg


	STAF010_30	STAF012_30	STAF017_30
A	15	21	28
B	83	83	83
C	80	80	80
D	90	90	90
PUNTI DI FISSAGGIO	6	6	6

Dimensioni in cm


CODICE	INGOMBRO STAFFA CHIUSA (LxHxP cm)	MISURE CESTA PORTA PROIETTORE (LxHxP cm)	DISCESA MASSIMA (cm)	MOTORE	POTENZA ASSORBITA	COPPIA NOMINALE	VELOCITA’	PORTATA MASSIMA (kg)
STAF010_30	80x15x83	64×13,5x64	100	SOMFY	170 W	25 Nm	3 mt. 1’	30
STAF012_30	80x21x83	64×13,5x64	200	SOMFY	170 W	25 Nm	3 mt. 1’	30
STAF017_30	80x28x83	64×13,5x64	300	SOMFY	170 W	25 Nm	3 mt. 1’	30

Dimensioni in cm, portate in Kg

Luxi s.r.l. si riserva di modificare caratteristiche e specifiche tecniche senza preavviso.

Scheda tecnica (PDF)


CODICE	ACCESSORI OPZIONALI	PESO LORDO KG
STAF015	KIT PORTA PANNELLO CONTROSOFFITTO PER COD. STAF030—007—009—041—042	2,5
STAF016	KIT PORTA PANNELLO CONTROSOFFITTO PER COD. STAF010—012—017—018—SERIE PORTATA KG. 30	3,5
B500000	TELECOMANDO RADIO (RICEVENTE + TRASMETTITORE)	0,6
B502000	TELECOMANDO RADIO CON RICEVENTE INTEGRATA NEL MOTORE + TRASMETTITORE (SOLO PER LIFT CON PORTATA MAX KG. 15)
B503000	TELECOMANDO MULTICANALE + RICEVENTI RADIO
B504000	KIT COMPLETO TRIGGER 12V + TELECOMANDO RADIO
	CATENA RACCOGLICAVI PER LIFT CON DISCESA CM. 100

Caratteristiche

Portata massima: da 15 a 30 Kg, a seconda del modello.
Corse standard disponibili: da 30 a 300 cm, a seconda del modello. Possibilità di personalizzazione.
Telaio principale assemblato con profilo estruso in alluminio con trattamento superficiale di ossidazione.
Sistema di apertura e chiusura a pantografo costruito in acciaio zincato.
Cesta di contenimento del proiettore in rete metallica zincata, totalmente forata per un facile montaggio e per rendere la staffa compatibile con la maggior parte dei proiettori in commercio.
Motore elettrico monofase Somfy, marchi CE e IMQ, alimentazione 230V-50Hz, grado di protezione IP44, 17 giri al minuto. Garanzia di 5 anni dalla data di acquisto.
Sollevamento mediante 2 cavi in acciaio trefolato,
Fornito di serie con: pulsante a parete, spirale raccogli cavi con bande adesive, manuale d’installazione, uso e manutenzione.
Optional a richiesta: kit porta pannello controsoffitto, telecomando radio con ricevente esterno o integrata nel motore, kit completo trigger 12V + RF, telecomando multicanale + riceventi, catena raccoglicavi.

Dati tecnici

Saliscendi motorizzato per proiettori

Serie standard


	STAF030 / STAF007	STAF009	STAF010	STAF012	STAF041 / STAF042	STAF017	STAF018
A	15	26,5	15	21	15	19	27
B	52	52	83	83	52,5	65,5	65,5
C	51	51	80	80	57,5	71	71
D	61	61	90	90	67,5	81	81
P.TI DI FISSAGGIO	4	4	6	6	4	6	6

Dimensioni in cm


CODICE	INGOMBRO STAFFA CHIUSA (LxHxP cm)	MISURE CESTA PORTA PROIETTORE (LxHxP cm)	DISCESA MASSIMA (cm)	MOTORE	POTENZA ASSORBITA	COPPIA NOMINALE	VELOCITA’	PORTATA MASSIMA (kg)
STAF030	51x15x52	34×13,5x40	30	SOMFY	90 W	6 Nm	3 mt. 1’	15
SFAT007	51x15x52	34×13,5x40	100	SOMFY	90 W	6 Nm	3 mt. 1’	15
STAF009	51×26,5x52	34×13,5x40	200	SOMFY	90 W	6 Nm	3 mt. 1’	15
STAF010	80x15x83	64×13,5x64	100	SOMFY	120 W	10 Nm	3 mt. 1’	18
STAF012	80x21x83	64×13,5x64	200	SOMFY	120 W	10 Nm	3 mt. 1’	18
STAF041	57,5x15x52,5	42×13,5x40	30	SOMFY	90 W	6 Nm	3 mt. 1’	18
STAF042	57,5x15x52,5	42×13,5x40	100	SOMFY	90 W	6 Nm	3 mt. 1’	18
STAF017	71x19x65,5	55,5x18x46	100	SOMFY	120 W	10 Nm	3 mt. 1’	18
STAF018	71x27x65,5	55,5x18x46	200	SOMFY	120 W	10 Nm	3 mt. 1’	18

Dimensioni in cm, portate in Kg

Saliscendi motorizzato per proiettori

Serie speciale portata 30 Kg


	STAF010_30	STAF012_30	STAF017_30
A	15	21	28
B	83	83	83
C	80	80	80
D	90	90	90
PUNTI DI FISSAGGIO	6	6	6

Dimensioni in cm


CODICE	INGOMBRO STAFFA CHIUSA (LxHxP cm)	MISURE CESTA PORTA PROIETTORE (LxHxP cm)	DISCESA MASSIMA (cm)	MOTORE	POTENZA ASSORBITA	COPPIA NOMINALE	VELOCITA’	PORTATA MASSIMA (kg)
STAF010_30	80x15x83	64×13,5x64	100	SOMFY	170 W	25 Nm	3 mt. 1’	30
STAF012_30	80x21x83	64×13,5x64	200	SOMFY	170 W	25 Nm	3 mt. 1’	30
STAF017_30	80x28x83	64×13,5x64	300	SOMFY	170 W	25 Nm	3 mt. 1’	30

Dimensioni in cm, portate in Kg

Luxi s.r.l. si riserva di modificare caratteristiche e specifiche tecniche senza preavviso.

Scheda tecnica (PDF)

Accessori


CODICE	ACCESSORI OPZIONALI	PESO LORDO KG
STAF015	KIT PORTA PANNELLO CONTROSOFFITTO PER COD. STAF030—007—009—041—042	2,5
STAF016	KIT PORTA PANNELLO CONTROSOFFITTO PER COD. STAF010—012—017—018—SERIE PORTATA KG. 30	3,5
B500000	TELECOMANDO RADIO (RICEVENTE + TRASMETTITORE)	0,6
B502000	TELECOMANDO RADIO CON RICEVENTE INTEGRATA NEL MOTORE + TRASMETTITORE (SOLO PER LIFT CON PORTATA MAX KG. 15)
B503000	TELECOMANDO MULTICANALE + RICEVENTI RADIO
B504000	KIT COMPLETO TRIGGER 12V + TELECOMANDO RADIO
	CATENA RACCOGLICAVI PER LIFT CON DISCESA CM. 100
